Buat

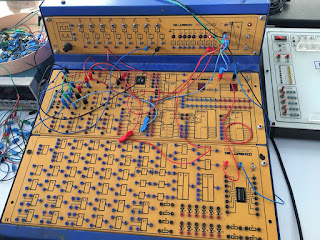

rangkaian sesuai dengan gambar yang ada di modul. Sambungkan A dengan B0 dengan
jumper, B dengan B1, Q dengan H0 dan Q komplemen dengan H3, CLR dengan sumber 5
V, OX dengan kaki - kapasitor, kaki positif dari kapasitor ke Anoda dioda, lalu
diserikan R1 dengan P1 dan hubungkan jumper ke VCC +5V.
Pada
percobaan yang pertama sinyal dalam kondisi A=0 dan B nya sebagai triger maka
di dapatkan ketika B nya di ubah terjadi perpindahan atau ditandai lampunya
berubah tapi hanya sebentar saja dimana Q nya yang awalnya pada kondisi stabil
0 ketika B nya di ubah lampunya menjadi menyala atau dalam kondisi 1 tapi hanya sebentar. untuk Q komplement yang
awalnya keadaan stabil 1 ketika di triger oleh B berpindah dari 1 ke 0 tapi
hanya sebentar saja.
Untuk
keadaan kedua dimana A nya sebagai triger dan B= 1, sehingga didapat ketika Q
nya yang awalnya 0 kemudian di triger oleh A berpindah ke 1 tapi hanya sebentar
saja, dan Q komplement yang awal stabilnya 1 ketika di triger oleh A berpindah
ke 0 tapi sebentar saja.
Untuk
percobaan kedua yaitu memvariasikan nilai kapasitor dan resistornya.
- Analisa Pengaruh Resistor dan Kapasitor pada percobaan 3
- Analisa Perbandingan antara hasil tabel praktikum dengan hasil tabel perhitungan, cari persen errornya
