APLIKASI JEBAKAN TIKUS OTOMATIS





1. Tujuan [kembali]

  • Memahami karakteristik sensor PIR dan touch sensor
  • Mensimulasikan rangkaian dari sensor PIR dan touch sensor dengan menggunakan decoder
  • Memahami prinsip kerja sensor PIR dan touch sensor


2. Alat dan Bahan [kembali]

  • Alat

            > Voltmeter DC


    Difungsikan guna mengukur besarnya tegangan listrik yang terdapat dalam suatu rangkaian listrik. Dimana, untuk penyusunannya dilakukan secara paralel sesuai pada lokasi komponen yang sedang diukur.

        > Baterai


    Baterai merupakan sebuah alat yang mengubah energi kimia yang tersimpan menjadi  energi listrik. Pada percobaan kali ini, baterai berfungsi sebagai sumber daya.

        > Power Supply




    Power supply atay catu daya adalah suatu alat listrik yang dapat menyediakan energi listrik untuk perangkat listrik maupun elektronika lainnya.

  • Bahan
        > Resistor


    Resistor merupakan komponen elektronika pasif yang berfungsi untuk membatasi arus yang mengalir pada suatu rangkaian dan berfungsi sebagai terminal antara dua komponen elektronika. Tegangan pada suatu resistor sebanding dengan arus yang melewati.

Spesifikasinya :


Grafik :




        > Transistor NPN

    Transistor merupakan alat semikonduktor yang dapat digunakan sebagai penguat sinyal, pemutus atau penyambung sinyal (switching), stabilisasi tegangan, dan fungsi lainnya. Transistor memiliki 3 kaki yaitu basis, kolektor, dan emitter.

Spesifikasi :




Konfigurasi pin :


Grafik :


        > Diode



    Dioda adalah komponen elektronika yang terdiri dari dua kutub dan berfungsi menyearahkan arus. Komponen ini terdiri dari penggabungan dua semikonduktor yang masing-masing diberi doping (penambahan material) yang berbeda, dan tambahan material konduktor untuk mengalirkan listrik.
Karakteristik Dioda :

Spesifikasi :


        > Op - AMP

    Operasional Amplifier atau lebih dikenal dengan Op Amp adalah suatu komponen elektronika analog yang berfungsi sebagai penguat atau amplifier multiguna. Penguat ini memiliki dua input yaitu inverting dan non-inverting, serta sebuah terminal output.
Spesifikasi :



Konfigurasi pin :


        > Sensor PIR


    Sensor PIR atau disebut juga Passive Infra Red merupakan sensor yang digunakan untuk mendeteksi adanya pancaran sinar infra merah dari suatu object.

Spesifikasi:

·         Vin : DC 5V 9V.

·         Radius : 180 derajat.

·         Jarak deteksi : 5 7 meter.

·         Output : Digital TTL.

·         Memiliki setting sensitivitas.

·         Memiliki setting time delay.

·         Dimensi : 3,2 cm x 2,4 cm x 2,3 cm.

·         Berat : 10 gr.


Grafik :


Konfigurasi Pin :


    > Touch Sensor (Sensor Sentuh)

    Sensor Sentuh adalah sensor elektronik yang dapat mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya. Sensor Sentuh ini dikenal juga sebagai Sensor Taktil (Tactile Sensor).
Spesifikasi :
Konfigurasi pin :

Grafik sensor sentuh :


        > Relay

    Relay adalah salah satu komponen elektronika yang berfungsi untuk menyambung dan memutuskan arus listrik dalam sebuah rangkaian. Karena fungsi relay tersebut, itulah mengapa komponen yang satu ini juga disebut sebagai saklar.
    Spesifikasi Relay umumnya adalah tegangan input 5 VDC, 12 VDC atau 48 VDC. Untuk common dan NO NC umumnya 220 vac dengan arus kerja 10 A.
Konfigurasi pin :



Spesifikasi :

        >  Motor DC
    Motor DC digunakan sebagai output dari rangkaian dan juga merupakan alat yang dapat mengubah energi listrik menjadi energi gerak berupa putaran.

Konfigurasi pin :
Spesifikasi :

        > Buzzer
    Buzzer merupakan sebuah komponen elektronika yang masuk dalam keluarga transduser, yang dimana dapat mengubah sinyal listrik menjadi getaran suara. Nama lain dari komponen ini disebut dengan beeper. Buzzer berfungsi sebagai indikator pada rangkaian ini.
Konfigurasi pin :


            Spesifikasi :
                >  Tegangan operasi 4-8V DC
              >  Arus <30mA
              > Frekuensi Resonansi 2300Hz

        >  LED

    LED merupakan sebuah komponen elektromagnetik yang dapat memancarkan cahaya monokromatik melalui tegangan maju. LED terbuat dari bahan semikonduktor yang merupakan keluarga dioda. LED dapat memancarkan berbagai warna, tergantung dari bahan semikonduktor yang digunakan.
Spesifikasi :


Grafik :



        > Gerbang  Logika OR (IC 74ALS32)
    OR adalah suatu gerbang yang bertujuan untuk menghasilkan logika output berlogika 0 apabila semua inputnya berlogika 0 dan sebaliknya output berlogika 1 apabila salah satu, sebagian atau semua inputnya berlogika 1.
Konfigurasi Pin :

Spesifikasi :

    Tegangan Suplai: 5 hingga 7V

    Tegangan Input: 5 hingga 7V

    Kisaran suhu pengoperasian = -55 ° C hingga 125 ° C

    Tersedia dalam paket SOIC 14-pin

        > Decoder (IC 7447)

    IC 7447, merupakan IC TTL Decoder BCD to 7 Segment. IC ini berfungsi untuk mengubah kode bilangan biner BCD (Binary Coded Decimal) menjadi data tampilan untuk penampil/display 7 segment yang bekerja pada tegangan TTL (+5 volt DC).
Konfigurasi pin :

Datasheet :
        > 7 segment


    Layar tujuh segmen adalah salah satu perangkat layar untuk menampilkan sistem angka desimal yang merupakan alternatif dari layar dot-matrix. Layar tujuh segmen ini sering kali digunakan pada jam digital, meteran elektronik, dan perangkat elektronik lainnya yang menampilkan informasi numerik.
Spesifikasi :


Konfigurasi pin :


3. Dasar Teori [kembali]



> Resistor

    Resistor adalah komponen elektronika pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian elektronika. Satuan Resistor adalah Ohm (simbol: Î©) yang merupakan satuan SI untuk resistansi listrik. Resitor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm (V = I.R ).

Rumus dari Rangkaian Seri Resistor: Rtotal = R1 + R2 + R3 + ….. + Rn

Rumus dari Rangkaian paralel Resistor: 1/Rtotal = 1/R1 + 1/R2 + 1/R3 + ….. + 1/Rn

Rumus resistor dengan hukum ohm: R = V/I

Cara menghitung nilai resistor:

Tabel dibawah ini adalah warna-warna yang terdapat di tubuh resistor :

Perhitungan untuk resistor dengan 4 gelang warna :

·         Masukkan angka langsung dari kode warna gelang ke-1 (pertama)

·         Masukkan angka langsung dari kode warna gelang ke-2

·         Masukkan Jumlah nol dari kode warna gelang ke-3 atau pangkatkan angka tersebut dengan 10 (10^n)

·         Gelang ke 4 merupakan toleransi dari nilai resistor tersebut

Perhitungan untuk resistor dengan 5 gelang warna :

·         Masukkan angka langsung dari kode warna gelang ke-1 (pertama)

·         Masukkan angka langsung dari kode warna gelang ke-2

·         Masukkan angka langsung dari kode warna gelang ke-3

·        Masukkan Jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka          tersebut dengan 10 (10^n)

·         Gelang ke 5 merupakan toleransi dari nilai resistor tersebut.

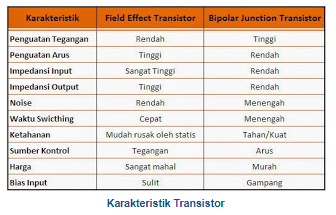

    > Transistor NPN

    Transistor merupakan alat semikonduktor yang dapat digunakan sebagai penguat sinyal, pemutus atau penyambung sinyal, stabilisasi tegangan, dan fungsi lainnya. Transistor memiliki 3 kaki elektroda, yaitu basis, kolektor, dan emitor. Transistor ini diperumpamakan sebagai saklar, yaitu ketika kaki basis diberi arus, maka arus pada kolektor akan mengalir ke emiter yang disebut dengan kondisi ON. Sedangkan ketika kaki basis tidak diberi arus, maka tidak ada arus mengalir dari kolektor ke emitor  yang disebut dengan kondisi OFF. Namun, jika arus yang diberikan pada kaki basis  melebihi arus pada kaki kolektor atau arus pada kaki kolektor adalah nol (karena tegangan kaki kolektor sekitar 0,2 - 0,3 V), maka transistor akan mengalami cutoff  (saklar tertutup).
    Transistor adalah sebuah komponen di dalam elektronika yang diciptakan dari bahan-bahan semikonduktor dan memiliki tiga buah kaki. Masing-masing kaki disebut sebagai basis, kolektor, dan emitor.
  • Emitor (E) memiliki fungsi untuk menghasilkan elektron atau muatan negatif.
  • Kolektor (C) berperan sebagai saluran bagi muatan negatif untuk keluar dari dalam transistor.
  • Basis (B) berguna untuk mengatur arah gerak muatan negatif yang keluar dari transistor melalui kolektor.
Jenis Transistor:

1.      Bipolar Junction Transistor (BJT)

Bi artinya dua dan Polar asal kata dari polarity yang artinya polaritas, dengan kata lain bipolar junction transistor (BJT) adalah jenis Transistor yang memiliki dua polaritas yaitu hole (lubang) atau elektron sebagai carier (pembawa) untuk menghantarkan arus listrik. Prinsip dasar konstruksinya disusun seperti dari dua buah dioda yang disambungkan pada kutub yang sama yaitu Anoda dengan anoda sehingga menghasilkan transistor jenis NPN atau Katoda dengan katoda yang menjadi transistor jenis PNP.

2.      Unipolar Junction Transistor (UJT

Pada transistor UJT hanya satu polaritas saja yang dijadikan carier/pembawa muatan arus listrik, yaitu elektron saja atau hole/lubangnya saja, tergantung dari jenis transistor UJT tersebut. Karena prinsip kerjanya transistor ini berdasarkan dari efek medan listrik, maka transistor UJT lebih dikenal dengan nama FET (Field Efect Transistor) atau Transistor Efek Medan.

Rumus :

    > Diode
    Diode (diode) adalah komponen elektronika aktif yang terbuat dari bahan semikonduktor dan mempunyai fungsi untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Berikut ini adalah fungsi dari dioda antara lain:
  • Untuk alat sensor panas, misalnya dalam amplifier.
  • Sebagai sekering(saklar) atau pengaman.
  • Untuk rangkaian clamper dapat memberikan tambahan partikel DC untuk sinyal AC.
  • Untuk menstabilkan tegangan pada voltage regulator
  • Untuk penyearah
  • Untuk indikator
  • Untuk alat menggandakan tegangan.
  • Untuk alat sensor cahaya, biasanya menggunakan dioda photo.
Simbol dioda adalah :

Setiap Kode pada dioda menentukan nilai dioda dengan nilai :

Untuk menentukan arus zener (IZ), berlaku persamaan :


    Pada grafik terlihat bahwa pada tegangan dibawah ambang batas tegangan mundur (reverse) sebuah dioda akan tembus (menghantar) dan tidak bisa menahan lagi. Batas ini disebut dengan area tegangan breakdown dioda. Kondisi dioda pada area ini adalah tembus atau menghantar dan tidak menghambat. Kemudian pada level tegangan diantara tegangan breakdown dan tegangan forward terdapat area tegangan reverse dan tegangan cut off. Pada area ini kondisi dioda adalah menahan atau tidak mengalirkan arus listrik.

    >  Baterai

    Baterai adalah perangkat yang terdiri dari satu atau lebih sel elektrokimia dengan koneksi eksternal yang disediakan untuk memberi daya pada perangkat listrik seperti senter, ponsel, dan mobil listrik. Ketika baterai memasok daya listrik, terminal positifnya adalah katode dan terminal negatifnya adalah anoda. Terminal bertanda negatif adalah sumber elektron yang akan mengalir melalui rangkaian listrik eksternal ke terminal positif. Ketika baterai dihubungkan ke beban listrik eksternal, reaksi redoks mengubah reaktan berenergi tinggi ke produk berenergi lebih rendah, dan perbedaan energi-bebas dikirim ke sirkuit eksternal sebagai energi listrik. Secara historis istilah "baterai" secara khusus mengacu pada perangkat yang terdiri dari beberapa sel, namun penggunaannya telah berkembang untuk memasukkan perangkat yang terdiri dari satu sel.

Prinsip operasi:
    Baterai mengubah energi kimia langsung menjadi energi listrik. Baterai terdiri dari sejumlah sel volta. Tiap sel terdiri dari 2 sel setengah yang terhubung seri melalui elektrolit konduktif yang berisi anion dan kation. Satu sel setengah termasuk elektrolit dan elektrode negatif, elektrode yang di mana anion berpindah; sel-setengah lainnya termasuk elektrolit dan elektrode positif di mana kation berpindah. Reaksi redoks akan mengisi ulang baterai. Kation akan tereduksi (elektron akan bertambah) di katode ketika pengisian, sedangkan anion akan teroksidasi (elektron hilang) di anode ketika pengisian. Ketika digunakan, proses ini dibalik. Elektrodanya tidak bersentuhan satu sama lain, tetapi terhubung via elektrolit. Beberapa sel menggunakan elektrolit yang berbeda untuk tiap sel setengah. Sebuah separator dapat membuat ion mengalir di antara sel-setengah dan bisa menghindari pencampuran elektrolit.

    > Relay


    Relay merupakan komponen elektronika berupa saklar atau swirch elektrik yang dioperasikan secara listrik dan terdiri dari 2 bagian utama yaitu Elektromagnet (coil) dan mekanikal (seperangkat kontak Saklar/Switch). Komponen elektronika ini menggunakan prinsip elektromagnetik untuk menggerakan saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Berikut adalah simbol dari komponen relay.

Pada dasarnya, Relay terdiri dari 4 komponen dasar  yaitu
  • Electromagnet (Coil)
  • Armature
  • Switch Contact Point (Saklar)
  • Spring
Berikut ini merupakan gambar dari bagian-bagian relay :

Kontak Poin (Contact Point) Relay terdiri dari 2 jenis yaitu :
  • Normally Close (NC) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi CLOSE (tertutup)
  • Normally Open (NO) yaitu kondisi awal sebelum diaktifkan akan selalu berada di posisi OPEN (terbuka)

    > OPAMP

    Operational Amplifier atau lebih dikenal dengan istilah Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai penguat sinyal listrik. Sebuah Op-Amp terdiri dari beberapa transistor, dioda, resistor dan kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan penguat operasional.
    Secara umum, Operational Amplifier (Op-Amp) yang ideal memiliki karakteristik sebagai berikut :

  • Penguatan Tegangan Open-loop atau Av = ∞ (tak terhingga)
  • Tegangan Offset Keluaran (Output Offset Voltage) atau Voo = 0 (nol)
  • Impedansi Masukan (Input Impedance) atau Zin= ∞ (tak terhingga)
  • Impedansi Output (Output Impedance ) atau Zout = 0 (nol)
  • Lebar Pita (Bandwidth) atau BW = ∞ (tak terhingga)
  • Karakteristik tidak berubah dengan suhu


Grafik input dan Output OPAMP
    > Ground
    Ground adalah titik yang dianggap sebagai titik kembalinya arus listrik arus searah atau titik kembalinya sinyal bolak balik atau titik patokan (referensi) dari berbagai titik tegangan dan sinyal listrik di dalam rangkaian elektronika.
    Kegunaan Ground
  • Titik kembali nya arus atau sinyal listrik
  • Pelindung terhadap gelombang elektromagnetik dari udara sekitar
  • Pengaman setrum jika ada kerusakan (ground sesungguhnya)
  • Titik patokan (referensi) tegangan atau sinyal dari berbagai titik di rangkaian.
  • Menghilangkan dengung (hum) pada penguat audio (amplifier)
  • Mengurangi Noise pada penguat audio (amplifier)
  • Pada kendaraan (mobil atau motor) mengurangi kebutuhan kabel listrik, karena menjadikan body motor atau mobil sebagai pengganti kabel negatif.
  • dll.

    > Motor DC




    Motor listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai motor arus searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya.

Prinsip Kerja Motor DC
    Terdapat dua bagian utama pada sebuah motor listrik DC, yaitu stator dan rotor. Stator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan rotor adalah bagian yang berputar, terdiri dari kumparan jangkar. Pada prinsipnya motor DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan sebaliknya. Karena kutub utara dan selatan kumparan bertemu maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti.




    Untuk menggerakannya lagi, tepat pada saat kutub kumparan berhadapan dengan kutub magnet, arah arus pada kumparan dibalik. Dengan demikian, kutub utara kumparan akan berubah menjadi kutub selatan dan kutub selatannya akan berubah menjadi kutub utara. Pada saat perubahan kutub tersebut terjadi, kutub selatan kumparan akan berhadap dengan kutub selatan magnet dan kutub utara kumparan akan berhadapan dengan kutub utara magnet. Karena kutubnya sama, maka akan terjadi tolak menolak sehingga kumparan bergerak memutar hingga utara kumparan berhadapan dengan selatan magnet dan selatan kumparan berhadapan dengan utara magnet. Pada saat ini, arus yang mengalir ke kumparan dibalik lagi dan kumparan akan berputar lagi karena adanya perubahan kutub. Siklus ini akan berulang-ulang hingga arus listrik pada kumparan diputuskan.

    > Buzzer




    Buzzer adalah sebuah komponen elektronika yang berfungsi untuk mengubah getaran listrik menjadi getaran suara. Pada dasarnya prinsip kerja buzzer hampir sama dengan loud speaker, jadi buzzer juga terdiri dari kumparan yang terpasang pada diafragma dan kemudian kumparan tersebut dialiri arus sehingga menjadi elektromagnet, kumparan tadi akan tertarik ke dalam atau keluar, tergantung dari arah arus dan polaritas magnetnya, karena kumparan dipasang pada diafragma maka setiap gerakan kumparan akan menggerakkan diafragma secara bolak-balik sehingga membuat udara bergetar yang akan menghasilkan suara.

    > LED
    LED merupakan sebuah komponen yang menghasilkan cahaya monokromatik ketika diberi tegangan. LED terbuat dari semikonduktor dan  perbedaan warna yang dihasilkan disebabkan perbedaan bahan semikonduktor yang  digunakan.
    LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda. LED terdiri dari sebuah chip semikonduktor yang di doping sehingga menciptakan junction P dan N. Yang dimaksud dengan proses doping dalam semikonduktor adalah proses untuk menambahkan ketidakmurnian (impurity) pada semikonduktor yang murni sehingga menghasilkan karakteristik kelistrikan yang diinginkan.
    Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).
Tegangan Maju LED


Karakteristik

    > Sensor PIR

    Sensor PIR (Passive Infra Red) adalah sensor yang digunakan untuk mendeteksi adanya pancaran sinar infra merah. Sensor PIR bersifat pasif, artinya sensor ini tidak memancarkan sinar infra merah tetapi hanya menerima radiasi sinar infra merah dari luar. Sensor ini biasanya digunakan dalam perancangan detektor gerakan berbasis PIR. Karena semua benda memancarkan energi radiasi, sebuah gerakan akan terdeteksi ketika sumber infra merah dengan suhu tertentu (misal: manusia) melewati sumber infra merah yang lain dengan suhu yang berbeda (misal: dinding), maka sensor akan membandingkan pancaran infra merah yang diterima setiap satuan waktu, sehingga jika ada pergerakan maka akan terjadi perubahan pembacaan pada sensor. Sensor PIR terdiri dari beberapa bagian yaitu :

a. Lensa Fresnel

Lensa Fresnel pertama kali digunakan pada tahun 1980an. Digunakan sebagai lensa yang memfokuskan sinar pada lampu mercusuar. Penggunaan paling luas pada lensa Fresnel adalah pada lampu depan mobil, di mana mereka membiarkan berkas parallel secara kasar dari pemantul parabola dibentuk untuk memenuhi persyaratan pola sorotan utama. Namun kini, lensa Fresnel pada mobil telah ditiadakan diganti dengan lensa plain polikarbonat. Lensa Fresnel juga berguna dalam pembuatan film, tidak hanya karena kemampuannya untuk memfokuskan sinar terang, tetapi juga karena intensitas cahaya yang relative konstan diseluruh lebar berkas cahaya.

b. IR Filter

IR Filter dimodul sensor PIR ini mampu menyaring panjang gelombang sinar infrared pasif antara 8 sampai 14 mikrometer, sehingga panjang gelombang yang dihasilkan dari tubuh manusia yang berkisar antara 9 sampai 10 mikrometer ini saja yang dapat dideteksi oleh sensor. Sehingga Sensor PIR hanya bereaksi pada tubuh manusia saja.


c. Pyroelectric Sensor

Seperti tubuh manusia yang memiliki suhu tubuh kira-kira 32˚C, yang merupakan suhu panas yang khas yang terdapat pada lingkungan. Pancaran sinar inframerah inilah yang kemudian ditangkap oleh Pyroelectric sensor yang merupakan inti dari sensor PIR ini sehingga menyebabkan Pyroelectic sensor yang terdiri dari galium nitrida, caesium nitrat dan litium tantalate menghasilkan arus listrik. Mengapa bisa menghasilkan arus listrik? Karena pancaran sinar inframerah pasif ini membawa energi panas. Material pyroelectric bereaksi menghasilkan arus listrik karena adanya energi panas yang dibawa oleh infrared pasif tersebut. Prosesnya hampir sama seperti arus listrik yang terbentuk ketika sinar matahari mengenai solar cell.


d. Amplifier

Sebuah sirkuit amplifier yang ada menguatkan arus yang masuk pada material pyroelectric.


e. Komparator

Setelah dikuatkan oleh amplifier kemudian arus dibandingkan oleh komparator sehingga mengahasilkan output.

    Hampir semua jenis sensor PIR akan memiliki spesifikasi memiliki perbedaan, meskipun semuanya memiliki cara kerja yang sama. Dapat cek perbedaan tersebut dalam datasheet.

  • Ukuran : Persegi
  • Output : Nilai Digital High (3V) saat dipicu (gerakan terdeteksi), dan nilai digital Low saat menganggur (tidak ada gerakan terdeteksi). Panjang pulsa ditentukan oleh resistor dan kapasitor pada PCB.
  • Jangkauan sensitivitas : sampai 20 kaki (6 meters) 110 derajat x 70 derajat jangkauan deteksi
  • Power supply: 3.3V - 5V tegangan input.


    Pada grafik tersebut ; (a) Arah yang berbeda mengasilkan tegangan yang bermuatan berbeda ; (b) Semakin dekat jarak objek terhadap sensor PIR, maka semakin besar tegangan output yang dihasilkan ; (c) Semakin cepat objek bergerak, maka semakin cepat terdeteksi oleh sensor PIR karena infrared yang ditimbulkan dengan lebih cepat oleh objek semakin mudah dideteksi oleh PIR, namun semakin sedikit juga waktu yang dibutuhkan karena sudah diluar jangkauan sensor PIR.


    Dari grafik, didapatkan bahwa suhu juga mempengaruhi seberapa jauh PIR dapat mendeteksi adanya infrared dimana semakin tinggi suhu disekitar maka semakin pendek jarak yang bisa diukur oleh PIR.

    > Touch Sensor


    Touch Sensor atau Sensor Sentuh adalah sensor elektronik yang dapat mendeteksi sentuhan. Sensor Sentuh ini pada dasarnya beroperasi sebagai sakelar apabila disentuh, seperti sakelar pada lampu, layar sentuh ponsel dan lain sebagainya. Sensor Sentuh ini dikenal juga sebagai Sensor Taktil (Tactile Sensor). Seiring dengan perkembangan teknologi, sensor sentuh ini semakin banyak digunakan dan telah menggeser peranan sakelar mekanik pada perangkat-perangkat elektronik.
    Berdasarkan fungsinya, Sensor Sentuh dapat dibedakan menjadi dua jenis utama yaitu Sensor Kapasitif dan Sensor Resistif. Sensor Kapasitif atau Capacitive Sensor bekerja dengan mengukur kapasitansi sedangkan sensor Resistif bekerja dengan mengukur tekanan yang diberikan pada permukaannya.

- Sensor Kapasitif
    Sensor sentuh Kapasitif merupakan sensor sentuh yang sangat populer pada saat ini, hal ini dikarenakan Sensor Kapasitif lebih kuat, tahan lama dan mudah digunakan serta harga yang relatif lebih murah dari sensor resistif. Ponsel-ponsel pintar saat ini telah banyak yang menggunakan teknologi ini karena juga menghasilkan respon yang lebih akurat.
    Berbeda dengan Sensor Resistif yang menggunakan tekanan tertentu untuk merasakan perubahan pada permukaan layar, Sensor Kapasitif memanfaatkan sifat konduktif alami pada tubuh manusia untuk mendeteksi perubahan layar sentuhnya. Layar sentuh sensor kapasitif ini terbuat dari bahan konduktif (biasanya Indium Tin Oxide atau disingkat dengan ITO) yang dilapisi oleh kaca tipis dan hanya bisa disentuh oleh jari manusia atau stylus khusus ataupun sarung khusus yang memiliki sifat konduktif.
    Pada saat jari menyentuh layar, akan terjadi perubahaan medan listrik pada layar sentuh tersebut dan kemudian di respon oleh processor untuk membaca pergerakan jari tangan tersebut. Jadi perlu diperhatikan bahwa sentuhan kita tidak akan di respon oleh layar sensor kapasitif ini apabila kita menggunakan bahan-bahan non-konduktif sebagai perantara jari tangan dan layar sentuh tersebut.

-Sensor Resistif
    Tidak seperti sensor sentuh kapasitif, sensor sentuh resistif ini tidak tergantung pada sifat listrik yang terjadi pada konduktivitas pelat logam. Sensor Resistif bekerja dengan mengukur tekanan yang diberikan pada permukaannya. Karena tidak perlu mengukur perbedaan kapasitansi, sensor sentuh resistif ini dapat beroperasi pada bahan non-konduktif seperti pena, stylus atau jari di dalam sarung tangan.
    Sensor sentuh resistif terdiri dari dua lapisan konduktif yang dipisahkan oleh jarak atau celah yang sangat kecil. Dua lapisan konduktif (lapisan atas dan lapisan bawah) ini pada dasarnya terbuat dari sebuah film. Film-film umumnya dilapisi oleh Indium Tin Oxide yang merupakan konduktor listrik yang baik dan juga transparan (bening).
    Cara kerjanya hampir sama dengan sebuah sakelar, pada saat film lapisan atas mendapatkan tekanan tertentu baik dengan jari maupun stylus, maka film lapisan atas akan bersentuhan dengan film lapisan bawah sehingga menimbulkan aliran listrik pada titik koordinat tertentu layar tersebut dan memberikan signal ke prosesor untuk melakukan proses selanjutnya.
Gambar grafik sensor sentuh :

    > Gerbang logika OR

    Gerbang OR akan menghasilkan keluaran (Output) Logika 1, jika salah satu dari masukan (Input) bernilai Logika 1 dan jika ingin menghasilkan keluaran (Output) Logika 0, maka semua masukan (Input) harus bernilai Logika 0. Simbol yang menandakan Operasi Gerbang Logika OR adalah Plus (+).

    > 7 Segment
    Seven segment merupakan bagian-bagian yang digunakan untuk menampilkan angka atau bilangan decimal. Seven segment tersebut terbagi menjadi 7 batang LED yang disusun membentuk angka 8 dengan menggunakan huruf a-f yang disebut DOT MATRIKS. Setiap segment ini terdiri dari 1 atau 2 LED (Light Emitting Dioda). Seven segment bisa menunjukan angka-angka desimal serta beberapa bentuk tertentu melalui gabungan aktif atau tidaknya LED penyususnan dalam seven segment.
    Supaya memudahkan penggunaannnya biasanya memakai sebuah sebuah seven segment driver yang akan mengatur aktif atau tidaknya led-led dalam seven segment sesuai dengan inputan biner yang diberikan. Bentuk tampilan modern disusun sebagai metode 7 bagian atau dot matriks. Jenis tersebut sama dengan namanya, menggunakan sistem tujuh batang led yang dilapis membentuk angka 8 seperti yang ditunjukkan pada gambar di atas. Huruf yang dilihatkan dalam gambar itu ditetapkan untuk menandai bagian-bagian tersebut.
    Dengan menyalakan beberapa segmen yang sesuai, akan dapat diperagakan digit-digit dari 0 sampai 9, dan juga bentuk huruf A sampai F (dimodifikasi). Sinyal input dari switches tidak dapat langsung dikirimkan ke peraga 7 bagian, sehingga harus menggunakan decoder BCD (Binary Code Decimal) ke 7 segmen sebagai antar muka. Decoder tersebut terbentuk  dari pintu-pintu akal yang masukannya berbetuk digit BCD dan keluarannya berupa saluran-saluran untuk mengemudikan tampilan 7 segmen.



Tabel Pengaktifan Seven Segment Display:


    > Decoder (IC 7447)
    IC BCD 7447 merupakan IC yang bertujuan mengubah data BCD (Binary Coded Decimal) menjadi suatu data keluaran untuk seven segment. IC 7447 yang bekerja pada tegangan 5V ini khusus untuk menyalakan seven segment dengan konfigurasi common anode. Sedangkan untuk menyalakan tampilan seven segment yang bekerja pada konfigurasi common cathode menggunakan IC BCD 7448.
    IC ini sangat membantu untuk meringkas masukan seven segmen dengan jumlah 7 pin, sedangkan jika menggunakan BCD cukup dengan 4 bit masukan. IC BCD bisa juga disebut dengan driver seven segment. Berikut konfigurasi Pin IC 7447.
Konfigurasi Pin Decoder:

a. Pin Input IC BCD, memiliki fungsi sebagai masukan IC BCD yang terdiri dari 4 Pin, nama pin masukan BCD dilangkan dengan huruf kapital yaitu A, B, C  dan D. Pin input berkeja dengan logika High=1.

b. Pin Ouput IC BCD, memiliki fungsi untuk mengaktifkan seven segmen sesuai data yang diolah dari pin input. Pin output berjumlah 7 pin yang namanya dilambangkan dengan aljabar huruf kecil yaitu, b, c, d, e, f dan g. Pin Output bekerja dengan logika low=0. Karena itulah IC 7447 digunakan untuk seven segment common anode.

c. Pin LT (Lamp Test) memiliki fungsi untuk mengaktifkan semua output menjadi aktif low,  sehingga semua led pada seven segmen menyala dan menampilkan angka 8. Pin LT akan aktif jika diberi logika low. Pin ini juga digunakan untuk mengetes kondisi LED pada seven segment.

d. Pin RBI (Ripple Blanking Input) memiliki fungsi untuk menahan data input (disable input), pin RBI akan aktif jika diberi logika low. Sehingga seluruh pin output akan berlogika High,  dan seven segment tidak aktif.

e. Pin RBO (Ripple blanking Output) memiliki fungsi untuk menahan data output (disable  output), pin RBO ini akan aktif jika diberikan logika Low. Sehingga seluruh pin output akan berlogika High, dan seven segment tidak aktif.

Pada aplikasi IC dekoder 7447, ketiga pin (LT, RBI dan RBO) harus diberi logika HIGH=1 agar tidak aktif. Baik IC 7447 atau 7448 pada bagian output perlu dipasang resistor untuk membatasi arus yang keluar sehingga led pada seven segment bekerja secara optimal. Berikut ini rangkaian IC dekoder 7448 untuk konfigurasi seven segment common cathode.


 4. Langkah Percobaan [kembali]

1.  Buka aplikasi proteus

2.  Siapkan alat dan bahan pada library proteus, pada rangkaian ini yaitu berupa resistor, diode, baterai, transistor NPN, DC voltmeter, relay, opamp, ground, motor DC, sensor PIR, touch sensor, LED, buzzer, decoder (IC 7447), 7 segment, gerbang OR.

3.   Rangkai setiap alat dan bahan agar membentuk rangkaian yang diinginkan.

4.   Ubah spesifikasi komponen sesuai kebutuhan

5. Jalankan simulasi rangkaian untuk melihat apakah dihasilkan output yang diinginkan, yaitu apakah dapat mengaktifkan relay serta menghidupkan buzzer, led, dan motor.

5. Gambar Rangkaian [kembali]

Sebelum di running
Setelah di running dan berlogika 0
Setelah di running dan berlogika 1

6. Prinsip Kerja Rangkaian [kembali]

    Pada rangkaian ini, sensor PIR diletakkan di luar perangkap dan touch sensor diletakkan di dalam perangkap (di lantai). Ketika sensor PIR tidak mendeteksi adanya objek (pada rangkaian ini yaitu tikus), maka tidak ada arus yang mengalir dari Vout sensor. Relay tidak berpindah ke kiri, maka arus mengalir dari baterai 2 untuk menghidupkan motor2, motor2 akan berputar berlawanan arah jarum jam, dimana motor ini berfungsi untuk menutup pintu perangkap.

    Kemudian ketika sensor PIR mendeteksi adanya tikus, yaitu sensor berlogika 1, maka arus akan mengalir dari Vout ke R9 dimana tegangan yang keluar adalah sebesar 5V. Kemudian diteruskan ke basis transistor Q2 yang bertegangan 5V maka transistor on. Arus mengalir dari baterai ke kolektor Q2 lalu ke emitter Q2. Dari emitter diteruskan ke salah satu kaki inputan Gerbang Logika OR yang mana akan memberikan logika 1 pada inputannya, dan kaki inputan Gerbang Logika OR idubungkan ke ground seingga akan memberikan logika 0 pada inputannya. Sseuai dengan prinsip dari Gerbang Logika OR, yang mana jika inputannya berlogika 1 dan o, maka akan memberikan keluaran logika 1 dan diteruskan ke resistor R7. Dari R7 ke basis transistor Q3 yang bertegangan 0.87V, maka transistor on. Kemudian arus mengalir dari baterai ke relay lalu ke kolektor Q3 lalu ke emitter Q3. Maka relay berpindah ke kiri, arus mengalir dari baterai ke motor1 sehingga motor1 hidup berputar searah jarum jam (pintu perangkap terbuka).

    Kemudian ketika tikus sudah terperangkap, sensor PIR kembali berlogika 0, relay berpindah ke kanan, maka pintu tertutup (motor berputar berlawanan arah jarum jam). Kemudian sensor touch akan disentuh oleh tikus maka sensor berlogika 1, maka arus mengalir dari Vout ke R4 dimana tegangan yang keluar adalah sebesar 5V. Kemudian arus masuk ke input opamp yang bertegangan 5V dan diperkuat 3 kali oleh opamp  inverting amplifier. Maka output opamp bertegangan +15V, kemudian arus diteruskan ke R1. Dari R1 ke basis transistor Q1 yang bertegangan 0.86V, maka transistor on. Kemudian arus mengalir dari supply dari VCC ke relay lalu ke kolektor Q1, lalu ke emitter Q1, dan berakhir di ground. Maka relay berpindah ke kanan, arus mengalir dari baterai sehingga LED dan buzzer hidup menandakan tikus sudah terperangkap.

    Dan juga dikala sensor touch disentuh oleh tikus, yang menyebabkan sensor berlogika 1, maka outputannya  diterus kan ke kaki inputan A pada BCD decoder sehingga membentuk kode biner 0001 yang mana outputannya pada seven segmen akan menunjukkan angka 1 yang mana menandakan tikus sudah terperangkap

  7. Video [kembali]




  8. Link Download [kembali]

       Download HTML<disini>

       Download Rangkaian<disini>

       Download Vidio<disini>

       Dowload Datasheet OPAMP <disini>

       Download Datasheet Sensor PIR <disini>

       Download Datasheet Touch Sensor <disini>

       Download Datasheet Motor DC <disini>

       Download Datasheet  Diode <disini>

       Download Datasheet Buzzer <disini>

       Download Datasheet LED <disini>

       Download Datasheet Gerbang Logika OR IC74ALS32 <disini>

       Download Datasheet 7segmen <disini>

       Download Datasheet Decoder (IC7447) <disini>

       Download Datasheet Resistor <disini>

       Download Datasheet Transistor  <disini>

       Download Datasheet Rellay <disini>








[menuju awal]

Tidak ada komentar:

Posting Komentar

BAHAN PRESENTASI UNTUK MATA KULIAH ELEKTRONIKA 2020/2021 OLEH: Naura Nabila Putri Permata 2010951040 Dosen Pengampu: Darwison, M.T Referensi...
