Laporan Akhir Modul 3 Percobaan 2

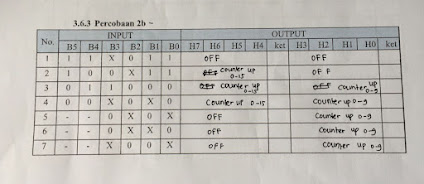

1. Jurnal[Back]



2. Alat dan Bahan[Back]


        > Module D'lorenzo
        > Panel DL 2203D
        > Panel DL 2203C
        > Panel DL 2203S
        > Jumper



3. Rangkaian Simulasi[Back]





4. Prinsip Kerja Rangkaian[Back]

    Pada percobaan kali ini kita menggunakan 6 switch SPDT, IC 74LS90, IC 7493, IC74LS47. Ketika switch di aktifkan arus akan mengalir ke input IC 74LS90 dan IC 7493 dimana kita dapat melihat input CKA dan CKB kemudian R0 dan R9. Pada CKA inputnya berasal dari clock dan CKB dihubungkan ke output CKA itu bertujuan agar angka yang muncul itu berurutan, Output CKA itu hanya QA sedangkan CKB QBsampai QD. Kemudian ada input R0 yaitu pin riset dan R9 pin set dimana jika ingin rangkaian bersifat counter kita jadikan salah satu input dari R0 dan R9 ada yang 0.
    Pada saat kita cobakan rangkaian ini di module d'lorenzo kita menggunakan input B4 dan B5 kemudian outputnya H4 sampai H7 pada IC yang sebelah kiri dan input B0, B1, B2, B3 kemudian outputnya H0 sampai H3 pada IC sebelah kanan. dan ketika kondisi 1 output dari keduanya off, sedangkan ketika input B5,B4,B2,B0 itu nol dan B1, B3 don't care maka akan di dapat output H7-H4 itu counter up 0 - 15 dan output H3-H0 itu counter up 0 - 9

5. Video Rangkaian[Back]




6. Analisa[Back]

    > Analisa output percobaan berdasarkan IC yang digunakan!
        Jawab : Menggunakan IC 7493, Pada IC ini inputnya hanya CKA, CKB, R0. Dimana pada IC ini                         ada yang off karena kedua R0 bernilai 1. Sehingga tidak terjadi counter dan untuk                                     percobaan 2,3,4 itu tidak off dan counter up dari 0 sampai 15.
                     Pada IC 74LS90, mengeluarkan output bilangan desimal 0 sampai 9 yang dimana kondisi 1                      2 off, percobaan 3 sampai 7 counter up
    > Analisa hasil kondisi 3 pada percobaan 2b!
        Jawab : Pada percobaan ini IC mengeluarkan output dimana IC 7493 mengeluarkan output berurut                      secara counter up dari 0 sampai 15 dan IC 74LS90 mengeluarkan output berurut secara                         counter up dari 0 sampai 9 ini disebabkan karena rangkaiannya itu asyncronous counter.
    > Apa pengaruh clock A dan clock B pada IC yang digunakan !
       Jawab : Pengaruhnya yaitu ketika CKA dan CKB terhubung paralel dan inputnya sama - sama dari                     clock maka yang akan terjadi pada output IC yaitu keluarannya tidak berurut. Ketika CKB                     mendapat input dari output CKA maka yang akan terjadi adalah keluaran dari IC akan                            berurut.

7. Link Download[Back]

Download HTML [disini]
Download Video Rangkaian [disini]
Download IC 74LS90 [disini]
Download IC 7493 [disini]
