1. Kondisi[Back]
Percobaan 3 Kondisi 9 "Buatlah rangkaian seperti pada percobaan 3 dan berilah dioda dengan posisi terbalik sebelum gerbang logika NOR"

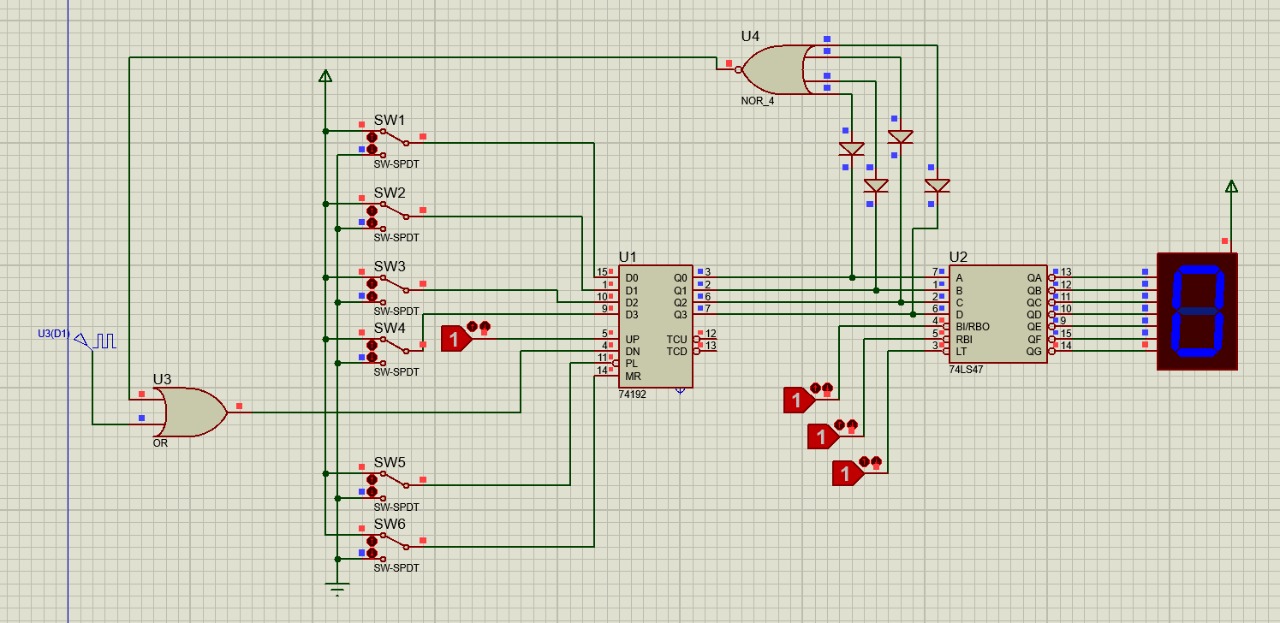

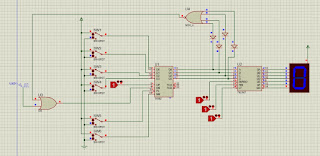

2. Gambar Rangkaian Simulasi[Back]
3. Video Simulasi[Back]
4. Prinsip Kerja Rangkaian[Back]
Pada percobaan 3 ini terdapat dua buah IC yaitu IC 74192 dan IC 74LS47 dimana itu BCD decoder seven segmen. Dan tentu saja ada seven segmen (common anoda) , kemudian dioda, sebuah gerbang NOR, serta sebuah gerbang OR. Pada IC 74192 D0 sampai D3, pin PL, pin MR mendapatkan inputan dari SW-SPDT kemudian pin UP mendapatkan input dari logic state sedangkan pin DN mendapatkan input dari output OR. Kemudian output dari IC 74192 menjadi masukan di dioda dan juga input di IC 74LS47 dimana output IC 74LS47 akan dihubungkan ke seven segmen. Pada rangkaian ini dioda terhubung secara reverse bias. Kemudian untuk pin UP itu akan bekerja ketika dia berlogika 1. Kemudian pada rangkaian inputan dari gerbang NOR seluruhnya berlogika 0, sehingga outputnya 1 dan kemudian output dari gerbang OR akan mempengaruhi pin down.
5. Link Download[Back]
Download Video percobaan 3 kondisi 9 [disini]
Download Rangkaian [disini]
