1. Kondisi[Back]
Percobaan 3 kondisi 4
Buatlah rangkaian multivibrator monostabil sesuai dengan gambar pada percobaan 3 dengan kapasitor sebesar 120 uF dan resistor sebesar 6 kΩ

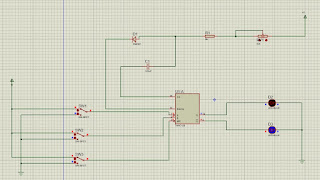

2. Gambar Rangkaian Simulasi[Back]
3. Video Simulasi[Back]
4. Prinsip Kerja Rangkaian[Back]
Percobaan 3 Kondisi 4
Pada percobaan ini kita menggunakan jenis multivibrator monostabil. Multivibrator monostabil ini hanya memiliki satu keadaan stabil, maksudnya ketika yang awalnya input dari rangkaian berlogika 1 kemudian diganti atau di ubah inputnya berlogika 0 maka grafik gelombang yang awalnya di angka satu turun ke 0 tetapi hanya sebentar atau sesaat karena dia akan kembali ke stabilnya yang awal yaitu ketika bernilai 1, itu dinamakan memiliki satu keadaan stabil. Perpindahan sesaat dari bentuk gelombang itu di pengaruhi oleh kapasitor. dimana fungsi dari kapasitor adalah menyimpan energi. Jadi ketika input berlogika 1 itu kapasitor sedang mengisi maka kapasitor dalam kondisi mati atau logika 0 sehinggan dalam rangkaian sederhana multivibrator ini masuk ke NAND sehingga inputnya 0 dan outputnya menjadi 1, membuat LED menyala. Sedangkan ketika input berlogika 0 maka kapasitor berhenti mengisi dan logika kapasitor 1, energi yang di kapasitor tadi membuat LED menyala tapi sebentar dan kembali lagi ke bentuk stabil awalnya.
5. Link Download[Back]
